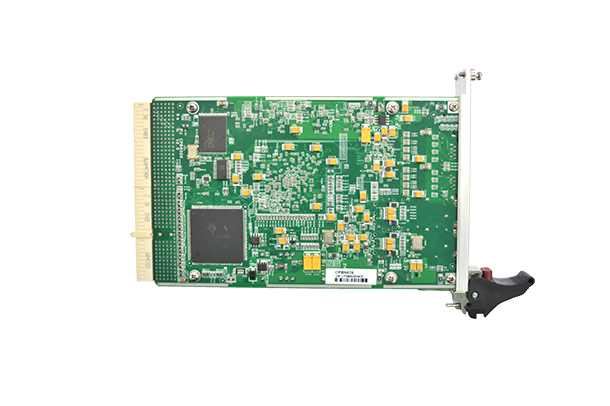

本卡是針對通訊和相關控制領域的特殊需求對性能、功能和成本進行最佳優化設計的網絡處理控制器。本卡以MPC8548處理器為核心，擁有PowerQUICC III e500內核，自帶4路增強型千兆網絡控制器，具有強大的網絡吞吐能力和運算處理能力。結構設計采用3U CPCI架構，符合CPCI標準，分為系統板和上層板，總體厚度為8HP。全部采用表面貼裝工藝，整體結構緊湊，高抗震動，抗沖擊，無風扇設計，可靠性高。網絡處理性能卓越，可應用于網絡防火墻，軌道交通，工業現場等通訊領域和相關控制領域。
特點
3U 8HP 32bit@33Mhz CompactPCI板卡
up to 1.33GHz 飛思卡爾MPC8548 （內部CCB 400MHz）, 512K L2 Cache
兩個100M/1000M SFP光纖模塊接口，具有插入監測功能和接口識別功能，支持百兆SFP和千兆SFP的自動識別
up to 1G字節DDR2 SDRAM,64bit位寬
up to 64M字節NOR FLASH，用于引導系統
接SATA硬盤可上架，無連線，穩固可靠
低功耗，高性能
軟件支持
Linux
VxWorks
網絡通訊
軌道交通
工業現場
交通控制
測試系統
CPU | 1333MHz MPC8548 |
內存 | Up to 512MB |
存儲 | 64M字節 NOR FLASH 1x SATA1.0（150MB/s） |
外圍接口 | PCI Bus，33MHz/32bit，5V或3.3V VIO，7路REG/GNT和PCI時鐘 2x10BASE-T/100BASE-TX/1000BASE-T網口 2x1000BASE-X/100BASE-FX SFP接口 2x五線制RS232接口（位于前面板RJ45口） 1xUSB2.0接口 |
其它 | 4x可編程指示燈（位于前面板）， 獨立看門狗 實時時鐘，復位按鈕 |
功耗 | 典型13.5W@5V |
濕度 | 工作：10% ～ 90% 存儲：5% ～ 95% |
溫度 | 工作：分為A、B、C三檔，詳見訂貨信息 存儲：-50℃ ～ +85℃ |
沖擊 | 20G |
振動 | 5Hz-500Hz隨機 |
尺寸 | 3U/8HP ，100 mm x 160mm x 40.6 mm |
訂貨信息
CPB6026-8548-1305x | MPC8548 1.33GHz , 512MB DDR2 |
CPB6026-8548-1310x | MPC8548 1.33GHz , 1GB DDR2 |
CPB6026-8548-1005x | MPC8548 1.0GHz , 512MB DDR2 |
CPB6026-8548-0805x | MPC8548 800MHz , 512MB DDR2 |
x | A：0℃～+50℃ B：-25℃～+60℃ C：-40℃～+70℃ |

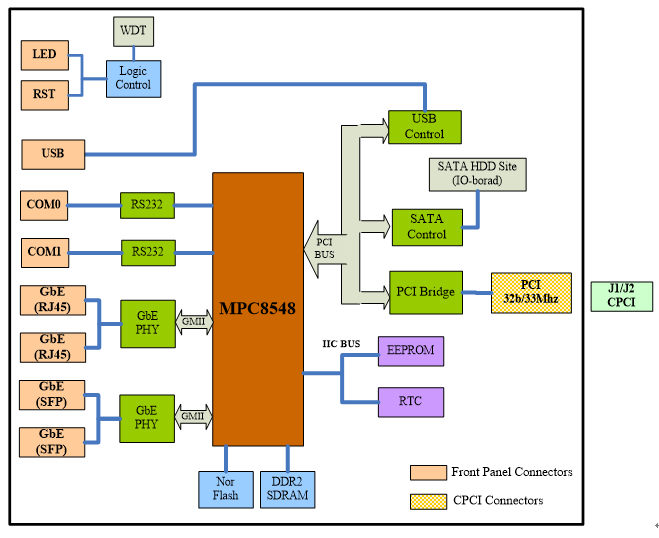

系統功能框圖
